Технологічна карта роботи сортувальної лінії виробництва МПП “Рада”
Тверді побутові відходи поставляються на переробний комплекс в спецавтомобілях. Автомобілі автоматично роблять розвантаження доставлених ТПВ безпосередньо на приймальний майданчик в якій знаходиться приймальний горизонтальний стрічковий конвеєр. При великій кількості ТПВ, розвантаження проводитися на майданчик поруч з заглибленою частиною конвеєра і після даного процесу зсувається на конвеєр навантажувачем для забезпечення рівномірної подачі сировини.
На горизонтальній ділянці приймального конвеєра відбувається первинний відбір ТПВ великого габариту.
Вивантаження автотранспортом ТПВ проводиться автоматично, за допомогою похилого конвеєра, подаються в барабан-сито (або вібростіл), де відбувається первинна очистка ТПВ від забруднень, розривання зав’язаних пакетів з ТПВ, просіювання від органічного сміття і включень, відділення дрібної фракції і біологічних відходів від ТПВ. Дрібні фракції з під барабан-сита потрапляють на конвеєр вібростолу і перевантажуються в накопичувальний бункер для подальшого відвантаження з пресуванням і захоронення на полігоні.
Від барабан-сита (вібростолу) ТПВ подаються на сортувальний стіл, що складається з: сортувального майданчика, сортувального конвеєра і магнітного сепаратора. На сортувальному майданчику з обох сторін сортувального конвеєра розташовані робочі місця сортувальників ТПВ, що знаходяться всередині приміщення. На сортувальному столі відбувається ручне сортування ТПВ з відбором вторинної сировини. Кожен робочий відбирає один або кілька видів вторинних відходів. Відсортовані відходи опускаються у відповідну воронку і потрапляють в накопичувальний контейнер, встановлений під воронкою. Накопичувальні контейнери встановлені під сортувальної кабіною розділені на відсіки різного об’єму, для запобігання перемішування відсортованої вторинної сировини.
По мірі накопичення в накопичувальних бункерах вторинної сировини, призначеного для дроблення, пакетування і пресування, вони по черзі відкриваються та сировина подається за допомогою малого поперечного стрічкового конвеєра на конвеєр подачі вторинної сировини на пресування.

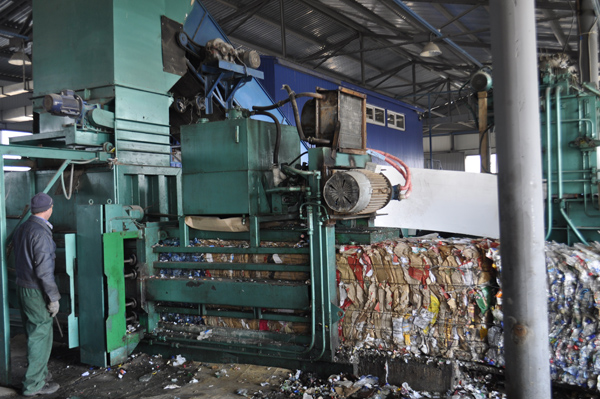

Конвеєр подачі вторинної сировини перевантажує вторинну сировину в прес для пресування у тюки.
Наприкінці сортувального столу встановлений магнітний сепаратор для відбору брухту чорних металів. Метал потрапляє в контейнер і далі транспортується на склад металобрухту.
Решта після сортування ТПВ не переробляються відходи, а з сортувального столу подає в накопичувальний бункер, потім пресується і транспортується до місця поховання (на полігон).
Опис і характеристика модулів, що входять до сортувальної лінії
Приймальний сортувальний вузол:

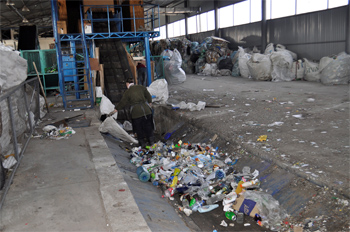

Приймаючий конвеєр має заглиблену горизонтальну ділянку, на якій відбувається розвантаження автомобілів з ТПВ, і похилу ділянку (з кутом підйому 40 ° і піднятим над сортувальним майданчиком або барабан ситом). Грузонесучий орган стрічкового транспортера являє собою посилену армовану полімерну масло- та бензостійку стрічку для виключення уникнення просипу і зменшення металоємності транспортера.
Транспортер обладнаний бортами і перегородками на стрічці для виключення сповзання вантажу вниз.
У передній частині транспортера змонтований приводний вал, що слугує для передачі руху від приводу до транспортерної стрічці. Вали обертаються в підшипниках, закритих спеціальними кожухами, заповненими мастилом.
Транспортер, обладнаний натяжним пристроєм, за допомогою якого регулюється натяг транспортерної стрічки.
В якості приводу транспортера використовується мотор-редуктор з можливістю регулювання швидкості руху транспортера. Тягове зусилля передається від приводу до обгумованого приводного валу, а від приводного валу безпосередньо на стрічку. Привід обладнаний захистом від перевантаження. Кріплення і установка здійснюється за допомогою опор, що фіксуються на опорній майданчику.
Барабанний сепаратор
Призначений для розділення сипучих мас за величиною їх складових. Застосовується для просіювання забрудненої складової ТПВ, фракцій біологічної складової ТПВ.
Сортувальна кабіна

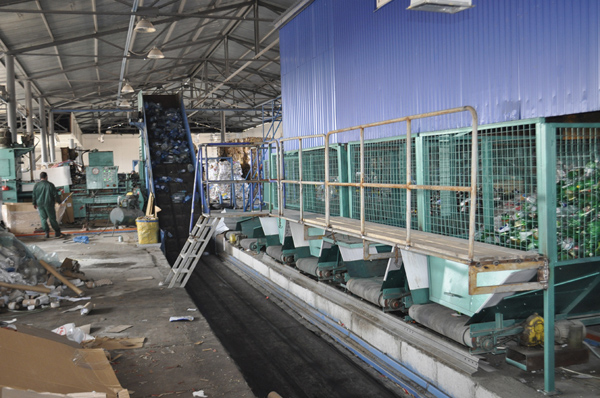

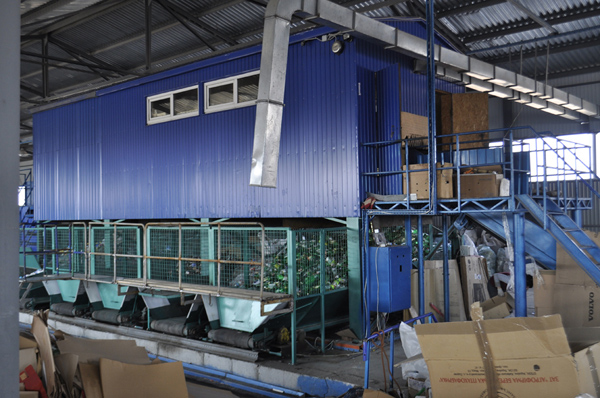

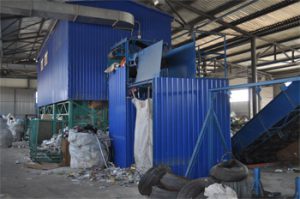

Сортувальна кабіна являє собою піднятий майданчик (будівлю) модульно-каркасного типу, висотою 5640 мм., підлога якої розташована на відмітці +3140 мм. від рівня підлоги цеху, що дозволяє розмістити під нею місткі накопичувальні бункери для відсортованих ТПВ. У середині сортувальної кабіни встановлено стрічковий конвеєр сортування з плавним регулюванням швидкості руху, 815 мм. від рівня підлоги кабіни. По обидва боки стрічкового конвеєру розташовані робочі місця сортувальників. Робочі місця знаходяться всередині кабіни і оснащені для створення сприятливих умов роботи освітленням та припливно-витяжною вентиляцією).

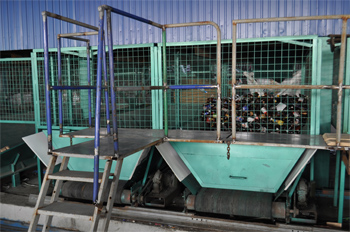

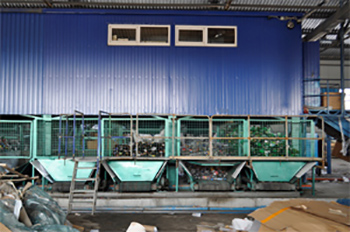

Відсортований матеріал опускається у відповідну воронку і потрапляє в накопичувальний контейнер з автоматичним вивантаженням, встановлений під воронкою. Територія під сортувальної кабіною розділена на відсіки перегородками і накопичувальними бункерами для запобігання перемішування відсортованої вторинної сировини.
За ділянкою ручного сортування в кінці конвеєра встановлюється залізовідділювач – електромагнітний сепаратор для виокремлення чорного металолому.
Сепаратор являє собою стрічковий конвеєр, всередині якого знаходяться постійні магніти, що підвішується вище стрічки конвеєра сортування перпендикулярно йому. Під воронкою сепаратора встановлюється саморозвантажний контейнер, для подальшого транспортування навантажувачем на склад металобрухту.
Сортувальний стіл
Конвеєр стрічковий (зони сортування ТПВ), являє собою горизонтальний транспортер довжиною від 12 до 20,0 метрів. Ширина транспортера становить від 1 до 1,4 метра, з кожного боку транспортера розташовані робочі місця сортувальників. Транспортер оснащений захисними бортами для запобігання потрапляння під рухому стрічку рук сортувальників, а також сторонніх предметів. Кожне робоче місце оснащене кнопкою аварійного відключення. Поза кабіною зони сортування розташований електромагнітний металовідділювач, що призначений для відділення чорного металобрухту. Швидкість руху стрічки варіюється від 0,1 до 6 м / с, що дозволяє оптимізувати швидкість і кількість працівників, збільшити обсяги продукції, що переробляється.
Магнітний сепаратор
Магнітна сепарація – технологія розділення матеріалів на основі відмінності їх магнітних властивостей і різної поведінки матеріалів в зоні дії магнітного поля, що змінює гравітаційну траєкторію матеріалів.
Залізовідділювач електромагнітний саморозвантажний призначений для вилучення феромагнітних предметів з неметалевих сипучих матеріалів, що транспортуються стрічковими конвеєрами.
