Сортувальна лінія ЛСТПВ50 (продуктивність 50 тис. тонн ТПВ в рік.)
МПП «РАДА» пропонує комплексну розробку та обладнання власного виробництва для повного технічного вирішення питань сортування ТПВ (твердих побутових відходів) змішаного типу, а також ТПВ з роздільного збору. Лінії виробництва МПП “РАДА” можуть застосовуватися як в промислових цехах або окремо збудованих заводах для подрібнення та сортування різноманітних відходів: побутове сміття, змішані відходи, будівельні відходи, органічні та неорганічні відходів, макулатура і полімери, так і в умовах сміттєзвалища, з метою одальшого вторинного використання та утилізації.
Захисні та декоративні решітки
1. Горизонтальний подаючий конвеєр.
2. Похилий подаючий конвеєр.
3. Кабіна попереднього сортування великогабаритної сировини.
4. Конвеєр кабіни попереднього сортування великогабаритної сировини.
5. Сепаратор барабанного типу.
6. Транспортувальний конвеєр відходів з-під барабан сепаратора.
7. Вивантажувальний конвеєр з-під барабану сепаратора.
8. Похилий подаючий конвеєр сортувальної кабіни.

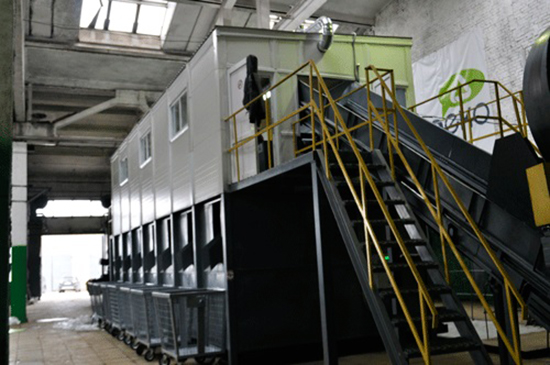

9. Сортувальна кабіна утеплена, з платформою.
10. Сортувальний стіл.
11. Магнітний сепаратор.
12. Вивантажний транспортер.
13. Приймальні бункери для відсортованих ТПВ.
14. Шафа управління сортувальною лінією.
15. Система припливно-витяжної вентиляції.
Технічні характеристики
- Продуктивність лінії – 50000 т / рік
- Кількість робочих місць сортувальних кабін – 18 чол.
- Швидкість руху сортувального столу – 0,1 – 0,3 м / с
- Частота повороту барабанного сепаратора – 7 – 9 об / хв.
- Розмір комірки сітки барабанного сепаратора – 50 х 50 мм.
- Електроенергія, В / частота, Гц. ~ 380/50
- Загальна потужність споживання електроенергії – 45 кВт.
Габаритні розміри
- довжина – 63м.
- ширина – 6м.
- висота – 6,5 м.
Технологічна карта роботи сортувальної лінії виробництва МПП “Рада”

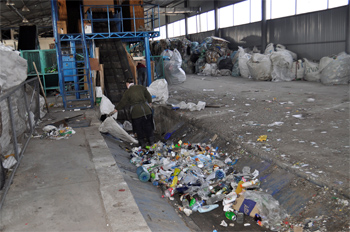

Тверді побутові відходи поставляються на переробний комплекс в спецавтомобілях. Автомобілі автоматично роблять розвантаження доставлених ТПВ безпосередньо на приймальний майданчик в якій знаходиться приймальний горизонтальний стрічковий конвеєр. При великій кількості ТПВ, розвантаження проводитися на майданчик поруч з заглибленою частиною конвеєра і після даного процесу зсувається на конвеєр навантажувачем для забезпечення рівномірної подачі сировини.
На горизонтальній ділянці приймального конвеєра відбувається первинний відбір ТПВ великого габариту.

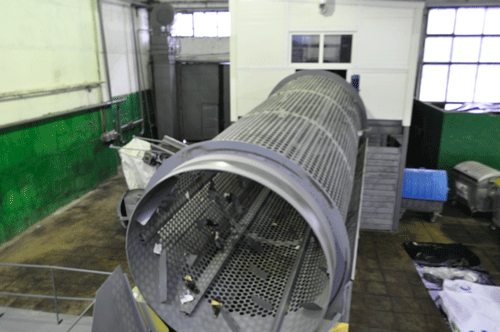

Вивантаження автотранспортом ТПВ проводиться автоматично, за допомогою похилого конвеєра, подаються в барабан-сито (або вібростіл), де відбувається первинна очистка ТПВ від забруднень, розривання зав’язаних пакетів з ТПВ, просіювання від органічного сміття і включень, відділення дрібної фракції і біологічних відходів від ТПВ. Дрібні фракції з під барабан-сита потрапляють на конвеєр вібростолу і перевантажуються в накопичувальний бункер для подальшого відвантаження з пресуванням і захоронення на полігоні.

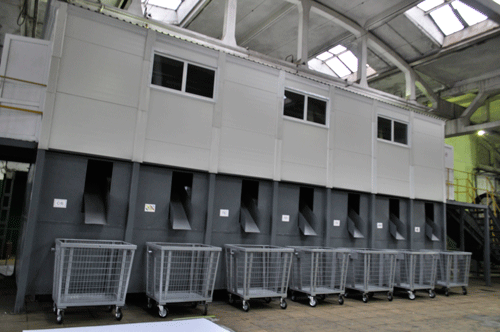

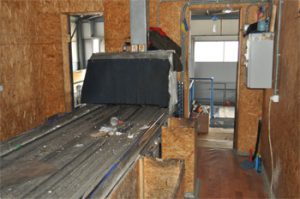

Від барабан-сита (вібростолу) ТПВ подаються на сортувальний стіл, що складається з: сортувального майданчика, сортувального конвеєра і магнітного сепаратора. На сортувальному майданчику з обох сторін сортувального конвеєра розташовані робочі місця сортувальників ТПВ, що знаходяться всередині приміщення. На сортувальному столі відбувається ручне сортування ТПВ з відбором вторинної сировини. Кожен робочий відбирає один або кілька видів вторинних відходів. Відсортовані відходи опускаються у відповідну воронку і потрапляють в накопичувальний контейнер, встановлений під воронкою. Накопичувальні контейнери встановлені під сортувальної кабіною розділені на відсіки різного об’єму, для запобігання перемішування відсортованої вторинної сировини.
По мірі накопичення в накопичувальних бункерах вторинної сировини, призначеного для дроблення, пакетування і пресування, вони по черзі відкриваються та сировина подається за допомогою малого поперечного стрічкового конвеєра на конвеєр подачі вторинної сировини на пресування.
Конвеєр подачі вторинної сировини перевантажує вторинну сировину в прес для пресування у тюки.
Наприкінці сортувального столу встановлений магнітний сепаратор для відбору брухту чорних металів. Метал потрапляє в контейнер і далі транспортується на склад металобрухту.
Решта після сортування ТПВ не переробляються відходи, а з сортувального столу подає в накопичувальний бункер, потім пресується і транспортується до місця поховання (на полігон).
